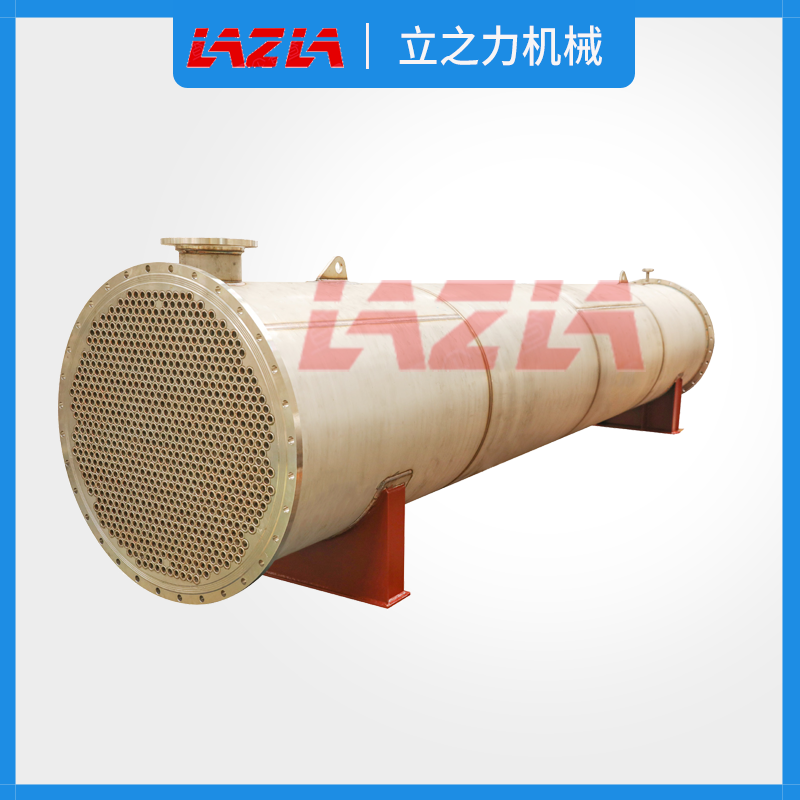

列管式冷凝器

数量:
  • Li&Li

  • 可定制

  • 低成本

  • SGS证书

  • 确保安全

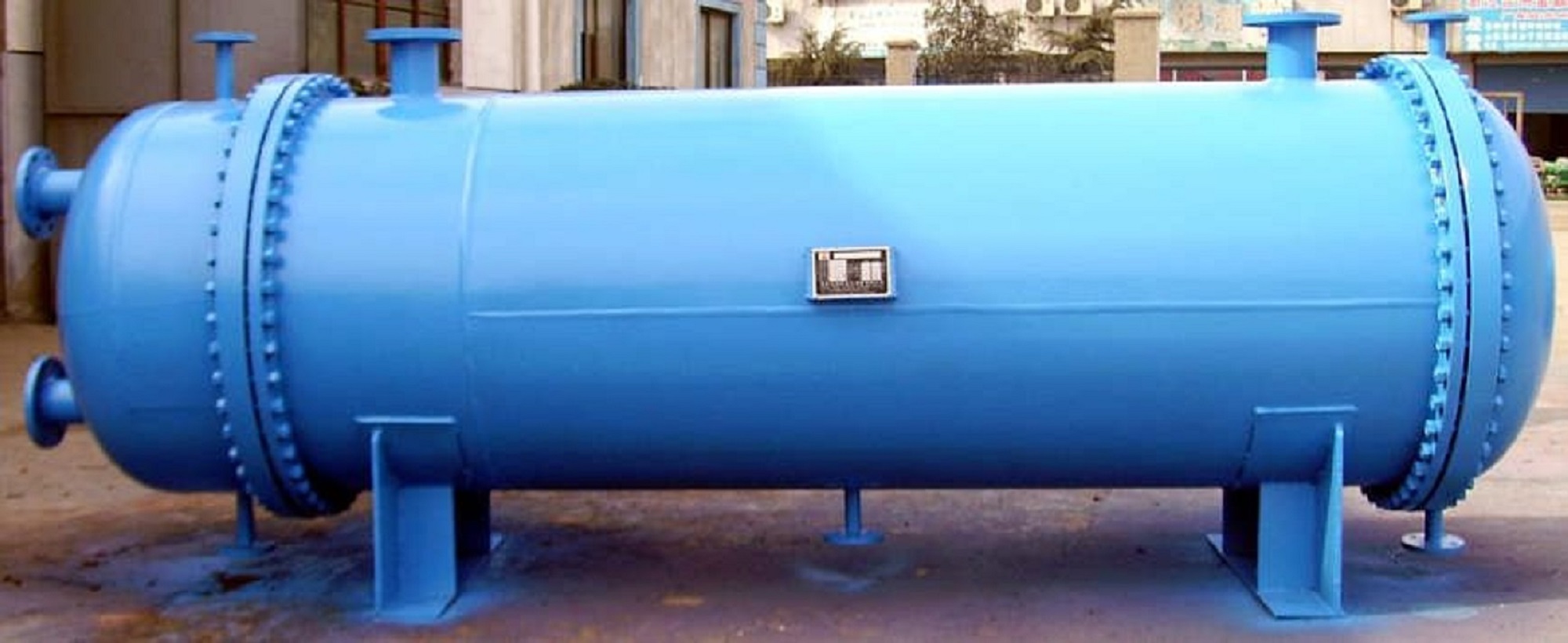

20097298574840536127



 产品描述

列管式换热器(tubular exchanger)是目前化工生产上应用广的一种换热器。
它主要由壳体、管板、换热管、封头、折流挡板等组成。
所需材质 ,可分别采用普通碳钢、紫铜、或不锈钢制作。

在进行换热时,一种流体由封头的连结管处进入,在管流动,
从封头另一端的出口管流出,这称之管程;
另一种流体由壳体的接管进入,从壳体上的另一接管处流出,这称为壳程。

结构说明


  换热器管束连接在管板上,管板分别焊在外壳两端,并在其上连接有顶盖,顶盖和壳体装有流体进出口接管。
  通常在管外装置一系列垂直于管束的挡板。
  同时管子和管板与外壳的连接都是刚性的,而管内管外是两种不同温度的流体。
  因此,当管壁与壳壁温差较大时,由于两者的热膨胀不同,
  产生了很大的温差应力,以至管子扭弯或使管子从管板上松脱,甚至毁坏换热器。


       为了克服温差应力需要有温差补偿装置,一般在管壁与壳壁温度相差50℃以上时,
      为安一全起见,换热器应有温差补偿装置。
      但补偿装置(膨胀节)只能用在壳壁与管壁温差低于60~70℃和壳程流体压强不高的情况。
      一般壳程压强超过0.6Mpa时由于补偿圈过厚,难以伸缩,失去温差补偿的作用,就应考虑其他结构。

【物料粘度】:≤50,000cps

【生产能力】:50L-2000L

【应用领域】:适用于食品,涂料,油墨,胶黏剂,染料,农药,水处理,造纸等行业产品物料的杂质过滤。)

【适用物料】:物料粘度在10,000cps以下,过滤精度较高的各种填料;如液体油墨,汽车漆,工业漆,农药,粘合剂等千余种物料。

产品优势

绿色节能,品质繁多

列管式冷凝器具有换热大,热媒温降大,换热效果好,散热效果好,散热损失小,节能,冷水区小,
体积高,保持了体积式换热器贮水量大,水头损失低,供水安点全稳定,方便清垢之优点。

非标定制

根据物料特性,可定制不同材质容器,满足使用需求

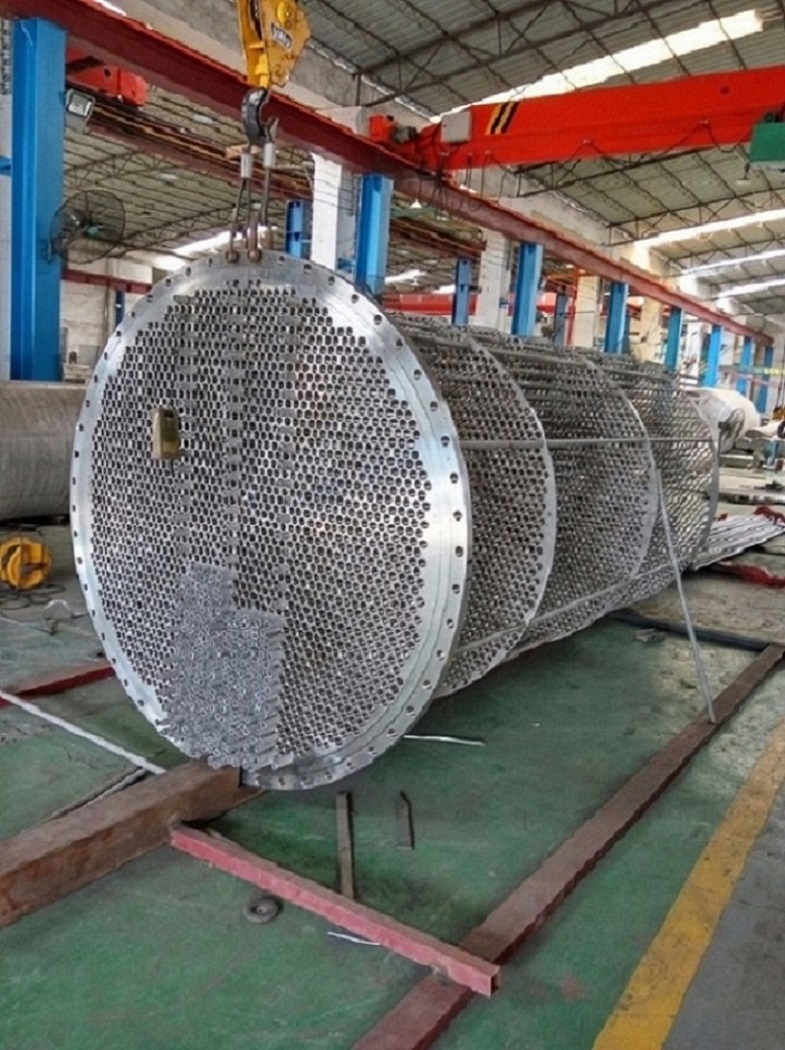

IMG_20160425_132825_HDR

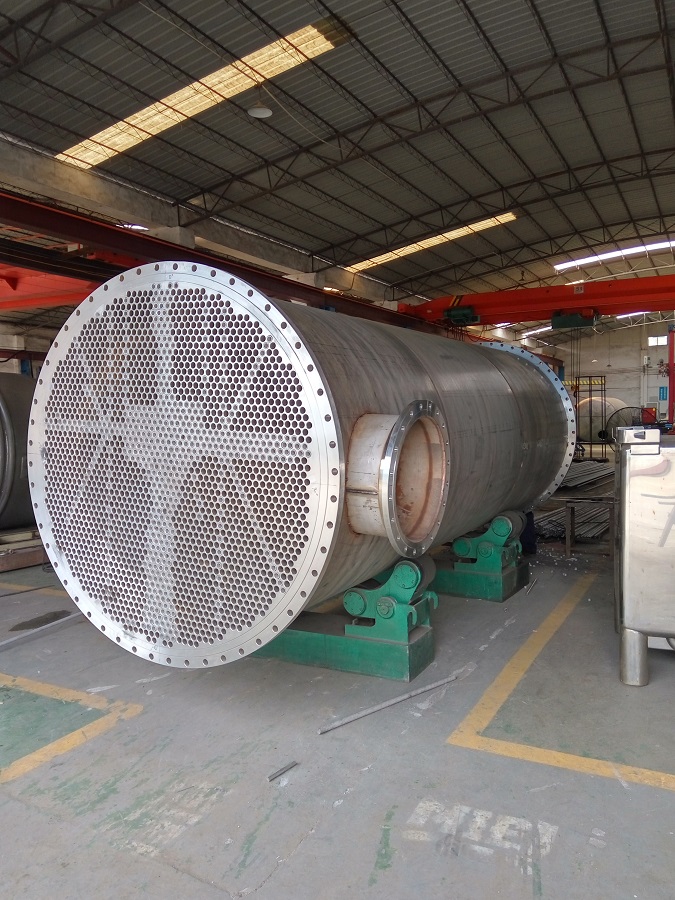

IMG_20160505_133224_HDR

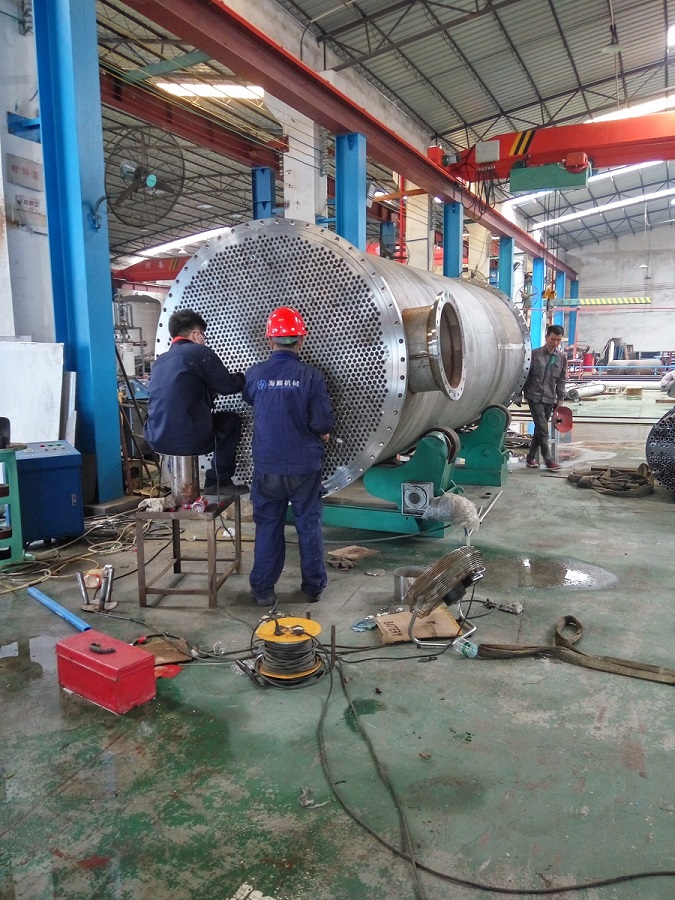

IMG_20160510_111522_HDR

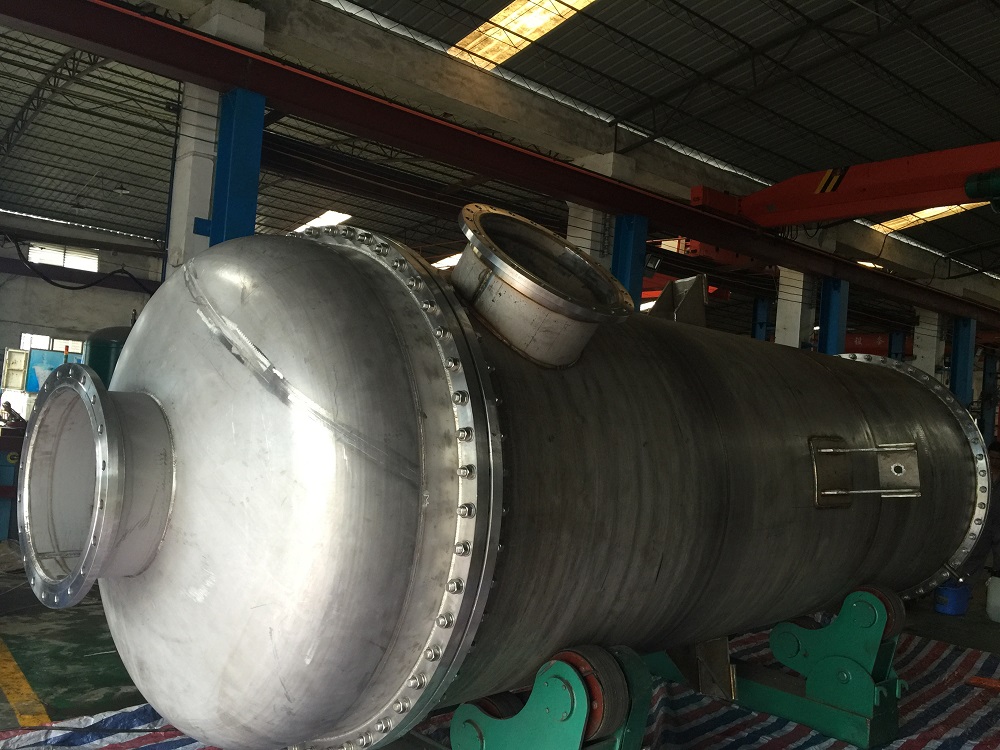

2016-05-20 141923
